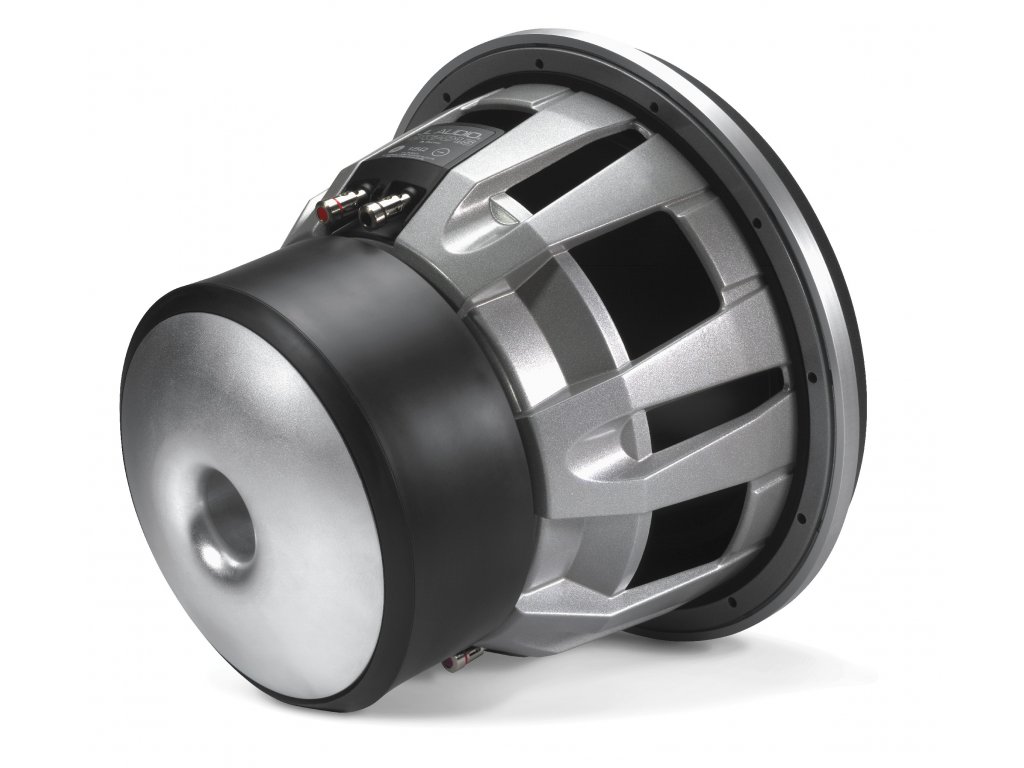

JL Audio 13W7-D1.5AE

Detailní popis produktu

Subwoofery značky JL AUDIO série W7 ztělesňují nejmodernější a unikátní technologii ve vývoji reproduktorů. Jsou zkonstruovány z jedinečných komponentů ochráněnými šesti patenty. Každý W7 subwoofer je vyvinut k reprodukci naprosto přesných basů a extrémnímu výkonu.

Na první dojem se W7 zdá pouze jako další z mnoha masivních SPL subwooferů, ale v momentě kdy začnete analyzovat technologii zjistíte, že se jedná o naprosto vyjimečný kousek. Cílem při navrhování totiž bylo vyrobit woofer ohromného výkonu, vysoké urovně kvality a přesnosti přednesu. Postavit woofer jak na tlak, tak kvalitu proto vyžadovalo vymyslet nové technologie a ne jen vycházet z již vymyšleného. Proto výrobce JL vyvinul 6 zcela ojedinělých nových patentů a vtisknul tak serii W7 její vyjímečnost.

Na cestě vývoje narazil výrobce JL Audio na mnoho překážek a slepých uliček. Mnoho pokusů a prototypů však nakonec vedlo k finální verzi W7. Vznikl tak originál od magnetu až po membránu. Každý model (od průměru 20 cm až po 34 cm) je kompletně unikátní a nesdílí žádné stejné součástky od svých „sourozenců“ jiné série. Zkrátka na tomto wooferu je každý detail originálem (a to včetně šroubů k upevnění reproduktoru). Je tak vidět, že firemní idea vyrobit něco jedinečného je splněna do posledního detailu. Všechny W7 subwoofery, vyrobené v USA, splňují standardy kvality.

Downloads

• BDA / Manual

Parametry subwooferu:

Kód produktu :	13W7AE-D1.5
Typ subwooferu:	samostatný subwoofer bez ozvučnice
Zatížitelnost RMS / MAX:	1500 / 3000 W
Doporučený výkon zesilovače:	500 - 1500 W RMS
Impedance:	2 x 1,5 Ω
Průměr subwooferu:	345 mm
Instalační otvor:	302 mm
Instalační hloubka:	267 mm
Krycí mřížka v sadě:	NE
Citlivost:	86,3 dB
Doporučený objem uzavřené ozvučnice:	35,4 litrů
Doporučený objem bassreflexové ozvučnice:	53,1 litrů
Hmotnost:	23,6 kg
Značka / výrobce :	JL AUDIO



Přesné rozměry

Jmenovitý průměr	13,5 palce / 345 mm
Celkový průměr (A)	14 palců / 356 mm
Průměr montážního otvoru (B)	302 mm
Průměr kruhu díry pro šroub (C)	323 mm
Vnější průměr motoru (D)	213 mm
Montážní hloubka (E)	10,5 palce / 267 mm
Zdvihový objem řidiče	5,9 l krychlových stop
Čistá hmotnost	23,6 kg







Schéma uzavřené ozvučnice

Tloušťka stěny	19 mm
Tloušťka přední přepážky	25 mm
Objem (čistá int.)	1,875 krychlových stop / 53,1 l
Vnější šířka (W)	16 palců / 407 mm
Vnější výška (H)	16 palců / 407 mm
Vnější hloubka (D)	4789 mm
F3	37,4 Hz
Fc	40,5 Hz
QTC	0,77





Schéma ozvučnice s portem



Tloušťka stěny	19 mm
Tloušťka přední přepážky	25 mm
Objem (čistá int.)	2,375 krychlových stop / 67,3 litru
Vnější šířka (W)	25,875 palce / 657 mm
Vnější výška (H)	16 palců / 406 mm
Vnější hloubka (D)	178 mm / 438 mm
Šířka portu interního slotu (SW)	2,25 palce / 57 mm
Výška portu interního slotu (SH)	14,5 palce / 368 mm
Délka portu interního slotu (SL)	667 mm
Délka prodloužení portu (EL)	200 mm
Frekvence ladění (Fb)	34,6 Hz
F3	30,3 Hz
